Die Messung des Druckabfalls in einer Lufthandhabungseinheit (AHU) ist ein entscheidender Aspekt, um den effizienten und effektiven Betrieb sicherzustellen. Als angesehener Lieferant von AHU -Einheiten verstehen wir die Bedeutung einer genauen Druckabfallmessung bei der Aufrechterhaltung der Leistung und Langlebigkeit dieser Einheiten. In diesem Blog -Beitrag werden wir uns mit den Details der Messung des Druckabfalls in einer AHU -Einheit befassen und die Methoden, Werkzeuge und die Bedeutung dieses Prozesses untersuchen.
Druckabfall in einer AHU -Einheit verstehen
Bevor wir uns mit den Messtechniken befassen, ist es wichtig zu verstehen, was Druckabfall ist und warum es in einer AHU -Einheit wichtig ist. Der Druckabfall bezieht sich auf den Druckunterschied zwischen zwei Punkten in einem System, typischerweise der Einlass und Auslass einer Komponente oder der gesamten AHU. In einem AHU tritt der Druckabfall auf, wenn Luft durch verschiedene Komponenten wie Filter, Spulen, Dämpfer und Kanäle fließt.
Die Ursachen für den Druckabfall eines AHU können auf mehrere Faktoren zurückgeführt werden, darunter:
- Reibung: Wenn Luft durch die Kanäle und Komponenten bewegt, stößt sie auf Reibung, was zu einem Druckverlust führt.
- Hindernisse: Filter, Spulen und andere Komponenten können als Obstruktionen am Luftstrom wirken und einen Druckabfall verursachen.
- Änderungen der Geschwindigkeit: Wenn sich die Geschwindigkeit der Luft ändert, z.
Das Messen des Druckabfalls in einer AHU ist aus mehreren Gründen wichtig:
- Effizienz: Übermäßiger Druckabfall kann zu einem erhöhten Energieverbrauch führen, da der Lüfter härter arbeiten muss, um den Widerstand zu überwinden. Durch Messen und Überwachung des Druckabfalls können wir sicherstellen, dass die AHU mit optimaler Effizienz arbeitet.
- Leistung: Der Druckabfall kann die Leistung der AHU beeinflussen, einschließlich der Luftströmungsrate, der Temperaturregelung und der Feuchtigkeitskontrolle. Durch die Aufrechterhaltung des Druckabfalls innerhalb des empfohlenen Bereichs können wir sicherstellen, dass die AHU das gewünschte Maß an Komfort und Luftqualität bereitstellt.
- Wartung: Überwachung des Druckabfalls kann uns helfen, Probleme oder Fehlfunktionen in der AHU zu erkennen, wie z. B. verstopfte Filter oder beschädigte Komponenten. Indem wir diese Probleme frühzeitig identifizieren, können wir Korrekturmaßnahmen ergreifen, bevor sie die Einheit erheblich beschädigen.
Methoden zur Messung des Druckabfalls in einer AHU -Einheit
Zum Messen des Druckabfalls in einer AHU -Einheit stehen verschiedene Methoden zur Verfügung. Die Wahl der Methode hängt von verschiedenen Faktoren ab, wie der Art der AHU, den gemessenen Komponenten und der erforderlichen Genauigkeit. Hier sind einige der häufig verwendeten Methoden:
1. Manometer
Ein Manometer ist ein einfaches und weit verbreitetes Gerät zum Messung des Druckabfalls. Es besteht aus einem U-förmigen Rohr mit einer Flüssigkeit, typischerweise Wasser oder Quecksilber. Die Druckdifferenz zwischen den beiden Punkten in der AHU wird anhand der Differenz der Flüssigkeitsspiegel in den beiden Armen des Manometers gemessen.
Um den Druckabfall mit einem Manometer zu messen, befolgen Sie die folgenden Schritte:
- Suchen Sie die Messpunkte: Identifizieren Sie die beiden Punkte in der AHU, an denen Sie den Druckabfall messen möchten, z. B. den Einlass und Auslass eines Filters oder einer Spule.
- Schließen Sie das Manometer an: Schließen Sie das Manometer mit den Messpunkten mit einem geeigneten Schlauch an. Stellen Sie sicher, dass die Verbindungen eng und leckfrei sind.
- Lesen Sie den Druckabfall vor: Sobald das Manometer angeschlossen ist, lesen Sie den Unterschied in den Flüssigkeitsspiegeln in den beiden Armen des Manometers. Dieser Unterschied repräsentiert den Druckabfall zwischen den beiden Messpunkten.
2. Druckwandler
Ein Druckwandler ist ein fortschrittlicheres Gerät zum Messung des Druckabfalls. Es wandelt den Druckdifferenz in ein elektrisches Signal um, das mit einem Datenerfassungssystem gemessen und aufgezeichnet werden kann. Druckwandler sind genauer und zuverlässiger als Manometer und können eine kontinuierliche Überwachung des Druckabfalls liefern.
Befolgen Sie die folgenden Schritte, um den Druckabfall mit einem Druckwandler zu messen:
- Suchen Sie die Messpunkte: Identifizieren Sie die beiden Punkte in der AHU, an denen Sie den Druckabfall messen möchten, z. B. den Einlass und Auslass eines Filters oder einer Spule.
- Installieren Sie den Druckwandler: Installieren Sie den Druckwandler an den Messpunkten mit geeigneter Montagehardware. Stellen Sie sicher, dass der Wandler ordnungsgemäß kalibriert und mit dem Datenerfassungssystem verbunden ist.
- Zeichnen Sie den Druckabfall auf: Sobald der Druckwandler installiert und angeschlossen ist, starten Sie das Datenerfassungssystem und zeichnen Sie den Druckabfall über einen Zeitraum der Zeit auf. Diese Daten können verwendet werden, um die Leistung der AHU zu analysieren und Probleme oder Trends zu identifizieren.
3. Pitot Tube
Ein Pitot -Röhrchen ist eine Vorrichtung, mit der die Geschwindigkeit und der Druck eines Flüssigkeitsflusss gemessen werden. Es besteht aus einer Röhre mit einer kleinen Öffnung am Ende, die im Luftstrom platziert ist. Die Druckdifferenz zwischen der Öffnung des Pitotrohrs und dem statischen Druck in der Kanäle wird unter Verwendung eines Manometers oder eines Druckwandlers gemessen.
Um den Druckabfall mit einem Pitot -Röhrchen zu messen, befolgen Sie die folgenden Schritte:
- Suchen Sie die Messpunkte: Identifizieren Sie die beiden Punkte in der AHU, an denen Sie den Druckabfall messen möchten, z. B. den Einlass und Auslass eines Filters oder einer Spule.
- Installieren Sie das Pitot -Röhrchen: Installieren Sie das Pitot -Röhrchen an den Messpunkten mit entsprechender Montage -Hardware. Stellen Sie sicher, dass das Pitot -Röhrchen ordnungsgemäß mit dem Luftstrom ausgerichtet ist und dass die Öffnung in die Richtung des Flusses zugegangen ist.
- Messen Sie den Druckabfall: Sobald das Pitot -Röhrchen installiert ist, messen Sie die Druckdifferenz zwischen dem Öffnen des Pitot -Rohrs und dem statischen Druck in der Kanäle mit einem Manometer oder einem Druckwandler. Diese Druckdifferenz repräsentiert den Geschwindigkeitsdruck des Luftstroms, der verwendet werden kann, um den Druckabfall zu berechnen.
Werkzeuge, die zum Messen des Druckabfalls in einer AHU -Einheit erforderlich sind
Zusätzlich zu den oben beschriebenen Messmethoden sind mehrere Werkzeuge erforderlich, die für die Messung des Druckabfalls in einer AHU -Einheit erforderlich sind. Diese Tools umfassen:
- Manometer oder Druckwandler: Wie bereits erwähnt, wird ein Manometer oder ein Druckwandler verwendet, um den Druckabfall zu messen.
- Schlauch: Schläuche werden verwendet, um den Manometer oder den Druckwandler mit den Messpunkten in der AHU zu verbinden. Stellen Sie sicher, dass der Schlauch von entsprechender Größe und Material entspricht und frei von Lecks ist.
- Pitot -Röhrchen: Wenn Sie ein Pitot -Röhrchen verwenden, um den Druckabfall zu messen, benötigen Sie ein Pitot -Röhrchen und einen Manometer oder einen Druckwandler, um den Geschwindigkeitsdruck zu messen.
- Datenerfassungssystem: Wenn Sie einen Druckwandler verwenden, um den Druckabfall zu messen, benötigen Sie ein Datenerfassungssystem, um die Daten aufzuzeichnen und zu analysieren.
- Kalibrierungsausrüstung: Es ist wichtig, die Messwerkzeuge regelmäßig zu kalibrieren, um ihre Genauigkeit zu gewährleisten. Sie benötigen Kalibrierungsgeräte wie einen Druckkalibrator, um den Manometer, den Druckwandler und das Pitot -Röhrchen zu kalibrieren.
Bedeutung der regelmäßigen Druckabfallmessung
Die regelmäßige Druckabfallmessung ist für die Aufrechterhaltung der Effizienz und Leistung einer AHU -Einheit von wesentlicher Bedeutung. Durch die Überwachung des Druckabfalls im Laufe der Zeit können wir Änderungen oder Trends erkennen, die ein Problem mit dem Gerät anzeigen können. Hier sind einige der Vorteile einer regulären Druckabfallmessung:
1. Energieeinsparungen
Übermäßiger Druckabfall kann zu einem erhöhten Energieverbrauch führen, da der Lüfter härter arbeiten muss, um den Widerstand zu überwinden. Durch Messen und Überwachung des Druckabfalls können wir alle Bereiche identifizieren, in denen der Druckabfall höher ist als normal und korrigierende Maßnahmen ergreifen, um ihn zu reduzieren. Dies kann im Laufe der Zeit zu erheblichen Energieeinsparungen führen.
2. Verbesserte Leistung
Der Druckabfall kann die Leistung der AHU beeinflussen, einschließlich der Luftströmungsrate, der Temperaturkontrolle und der Feuchtigkeitskontrolle. Durch die Aufrechterhaltung des Druckabfalls innerhalb des empfohlenen Bereichs können wir sicherstellen, dass die AHU das gewünschte Maß an Komfort und Luftqualität bereitstellt.
3. Frühe Erkennung von Problemen
Eine regelmäßige Druckabfallmessung kann uns helfen, Probleme oder Fehlfunktionen in der AHU zu erkennen, wie z. B. verstopfte Filter oder beschädigte Komponenten. Indem wir diese Probleme frühzeitig identifizieren, können wir Korrekturmaßnahmen ergreifen, bevor sie die Einheit erheblich beschädigen. Dies kann uns Zeit und Geld für Reparaturen und Wartung sparen.
Abschluss
Die Messung des Druckabfalls in einer AHU -Einheit ist ein entscheidender Aspekt, um den effizienten und effektiven Betrieb sicherzustellen. Durch das Verständnis der Ursachen und Bedeutung des Druckabfalls und durch die Verwendung der entsprechenden Messmethoden und -werkzeuge können wir den Druckabfall in der AHU genau messen und überwachen. Eine regelmäßige Druckabfallmessung kann uns helfen, Probleme oder Trends zu identifizieren, die ein Problem mit der Einheit anzeigen und Korrekturmaßnahmen ergreifen können, um die optimale Leistung zu gewährleisten.

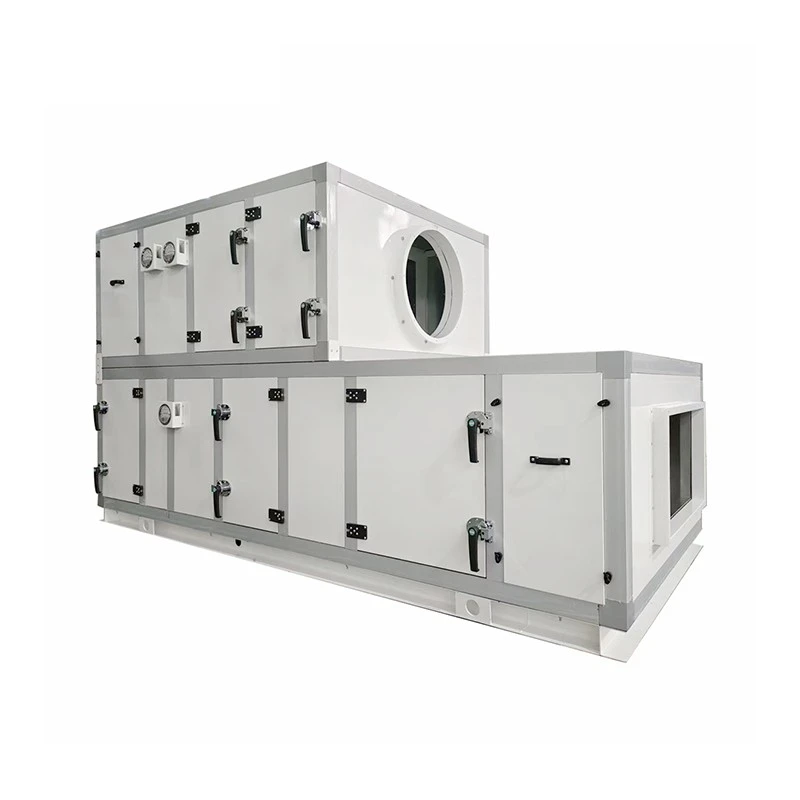

Als Anbieter von AHU Unit sind wir bestrebt, unseren Kunden qualitativ hochwertige Produkte und Dienstleistungen zu bieten. Wir bieten eine breite Palette vonDirekte ExpansionseinheitAnwesendDX -Klimaanlageneinheiten, UndDX -Einheitdie darauf ausgelegt sind, die spezifischen Bedürfnisse unserer Kunden zu erfüllen. Wenn Sie mehr über unsere Produkte oder Dienstleistungen erfahren möchten oder Fragen zur Messung des Druckabfalls in einer AHU -Einheit haben, können Sie uns gerne kontaktieren. Wir würden Ihnen gerne helfen.
Referenzen
- Ashrae Handbuch - HLK -Systeme und -ausrüstung
- Trägerklima- und Kühlhandbuch
- Handbuch zur Klimaanleitung von Trane
